一、特性及應用

HTF系列風機設計獨特:高溫電機全封閉內置，配設專門的電機冷卻系統，采用CAD軟件多目標優化設計的軸流和混流葉輪結構，通過多速驅動形式，達到一機兩用(即常用送排通風和消防使用時高溫排煙)，配設電控箱后可遠程自動控制。具有耐高溫性能優良、效率高、體積小，安裝簡便(水平、垂直、吊裝均可)等優點，廣泛應用于高層建筑、烘房、地下車庫、地鐵、隧道等場合消防排煙和送排通風。按GA211- 2009《消防排煙風機耐高溫試驗方法》測定，能在280C高溫條件下連續運行40分鐘以上，已被全國各大城市消防部門認可采用。

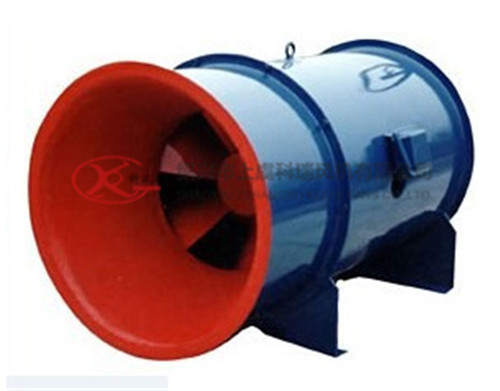

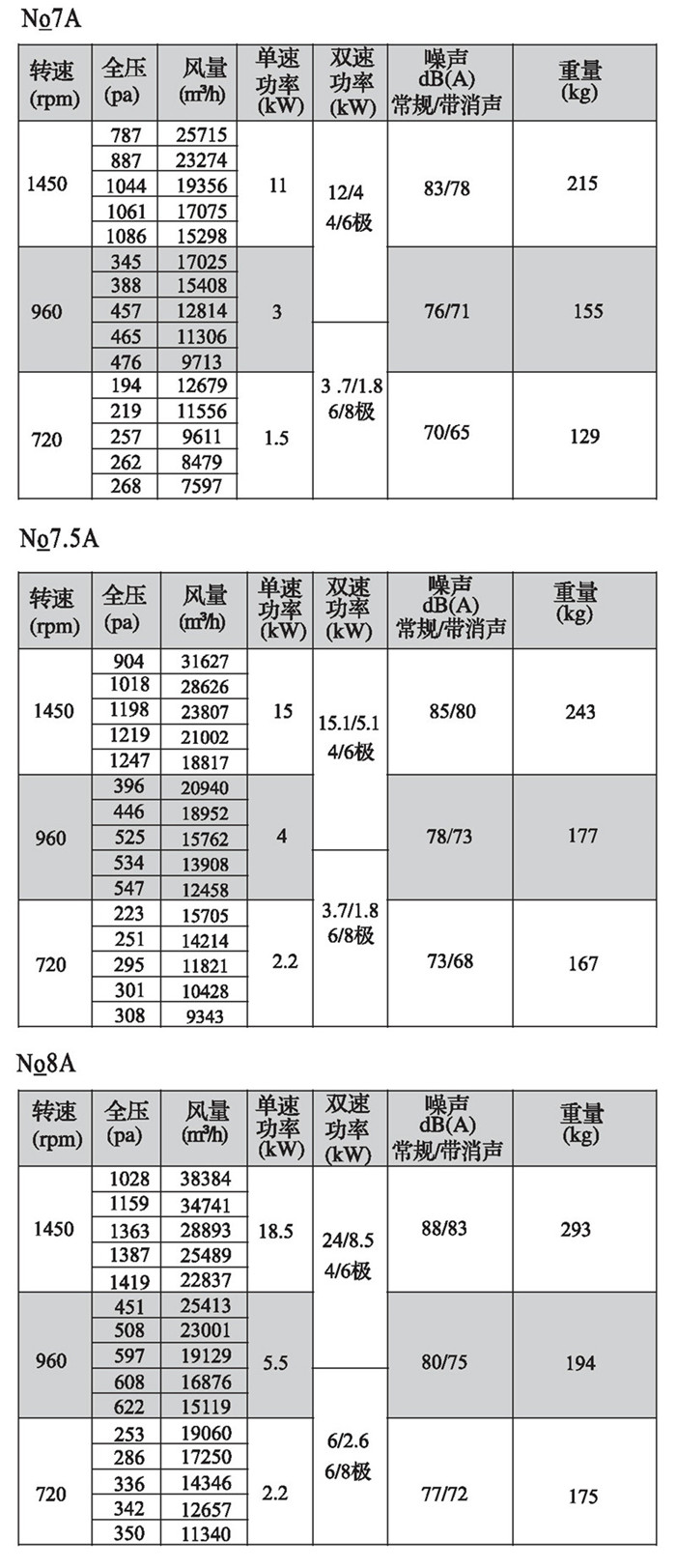

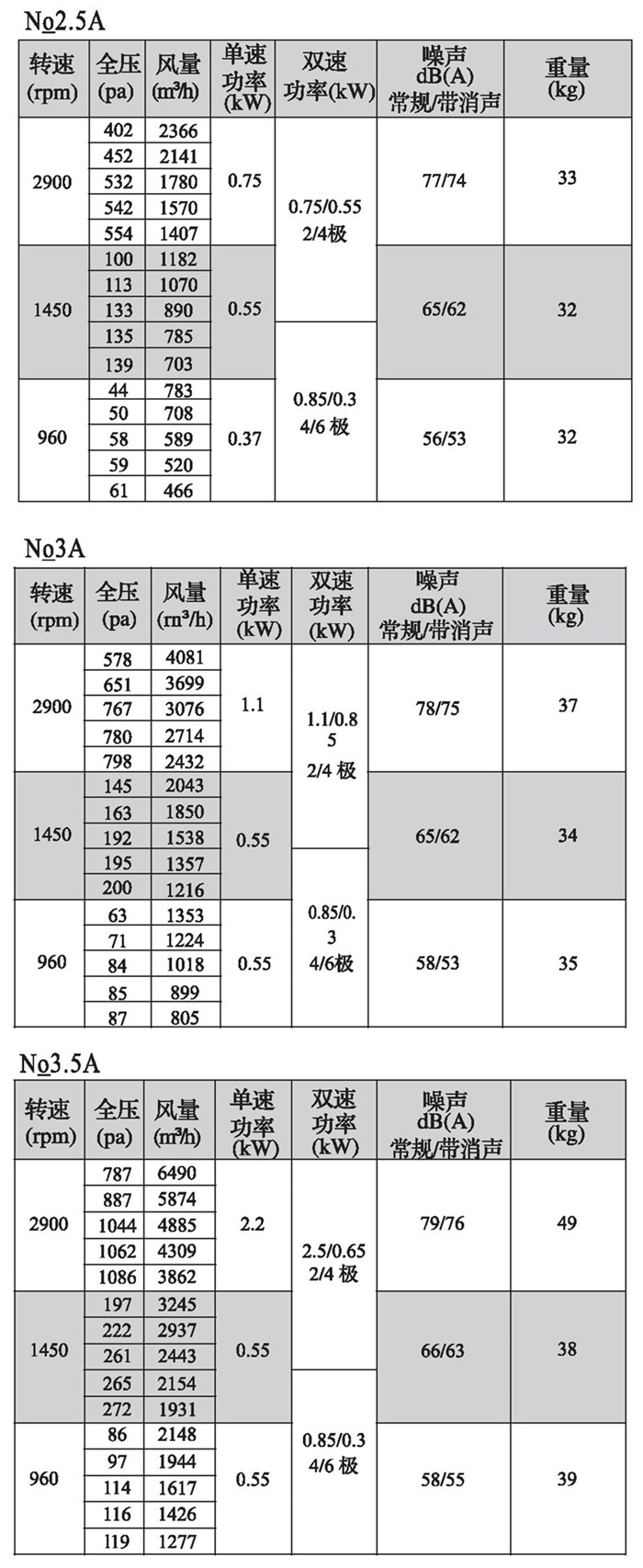

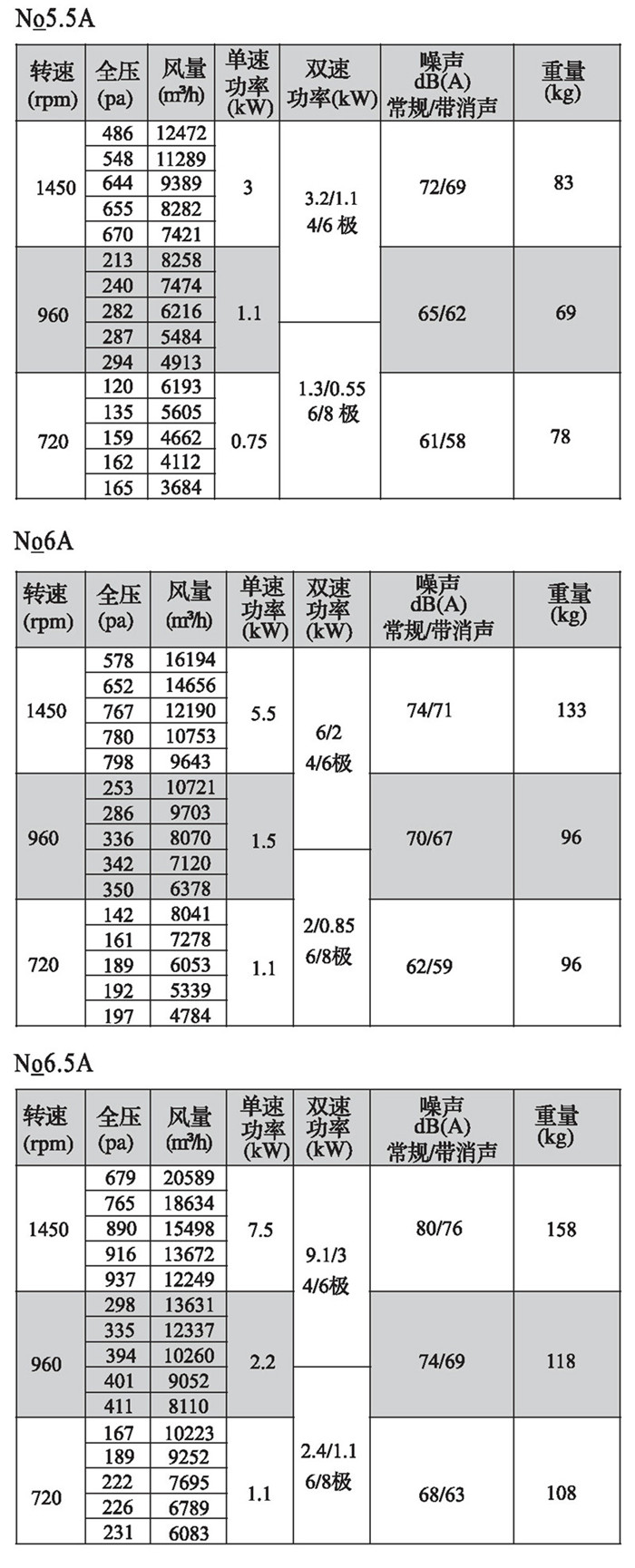

二、PYHL-14A型混流式消防排煙風機

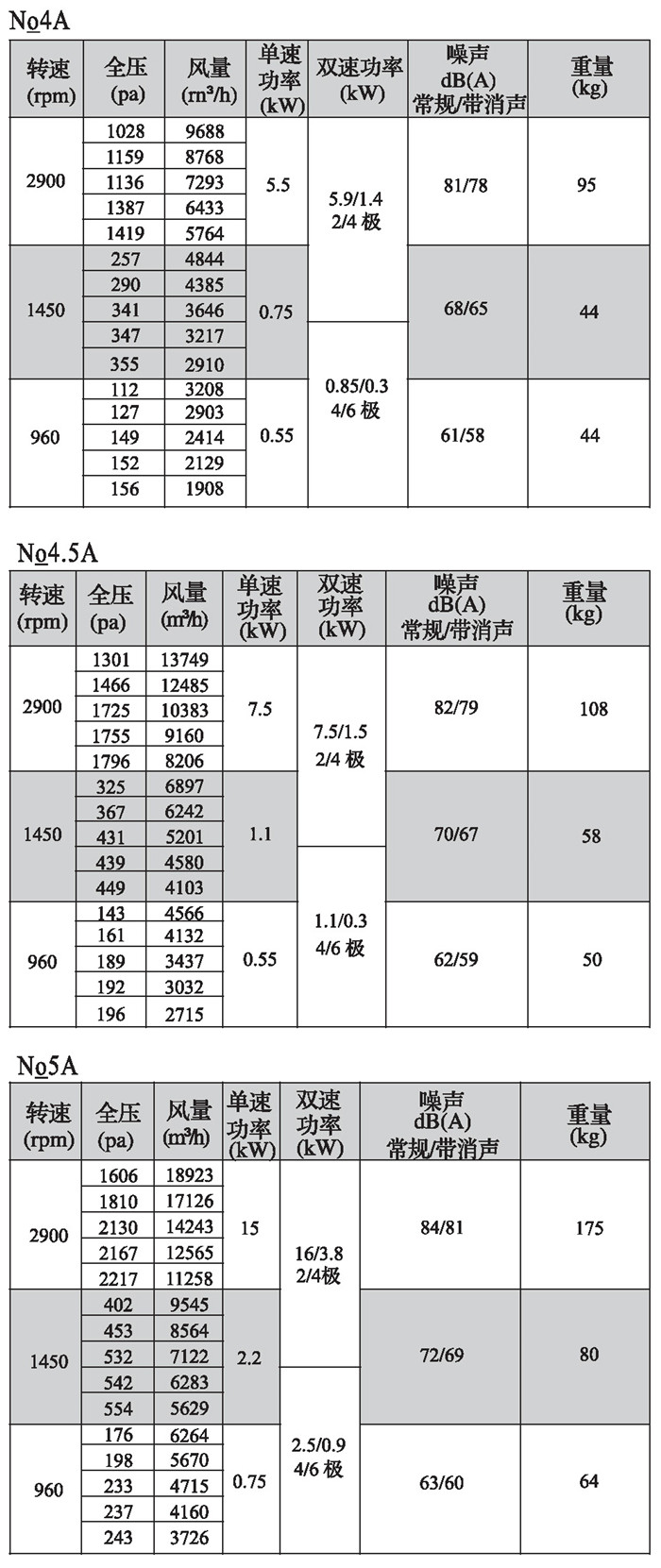

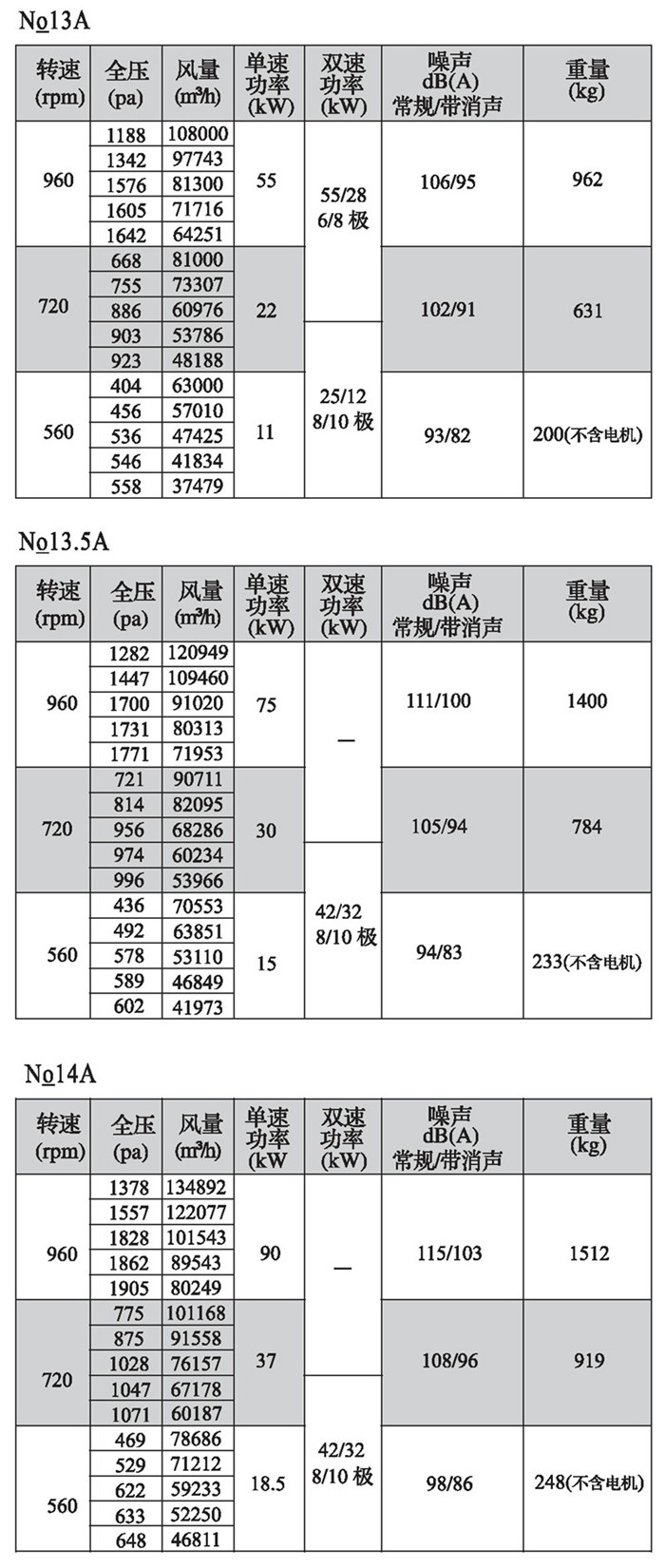

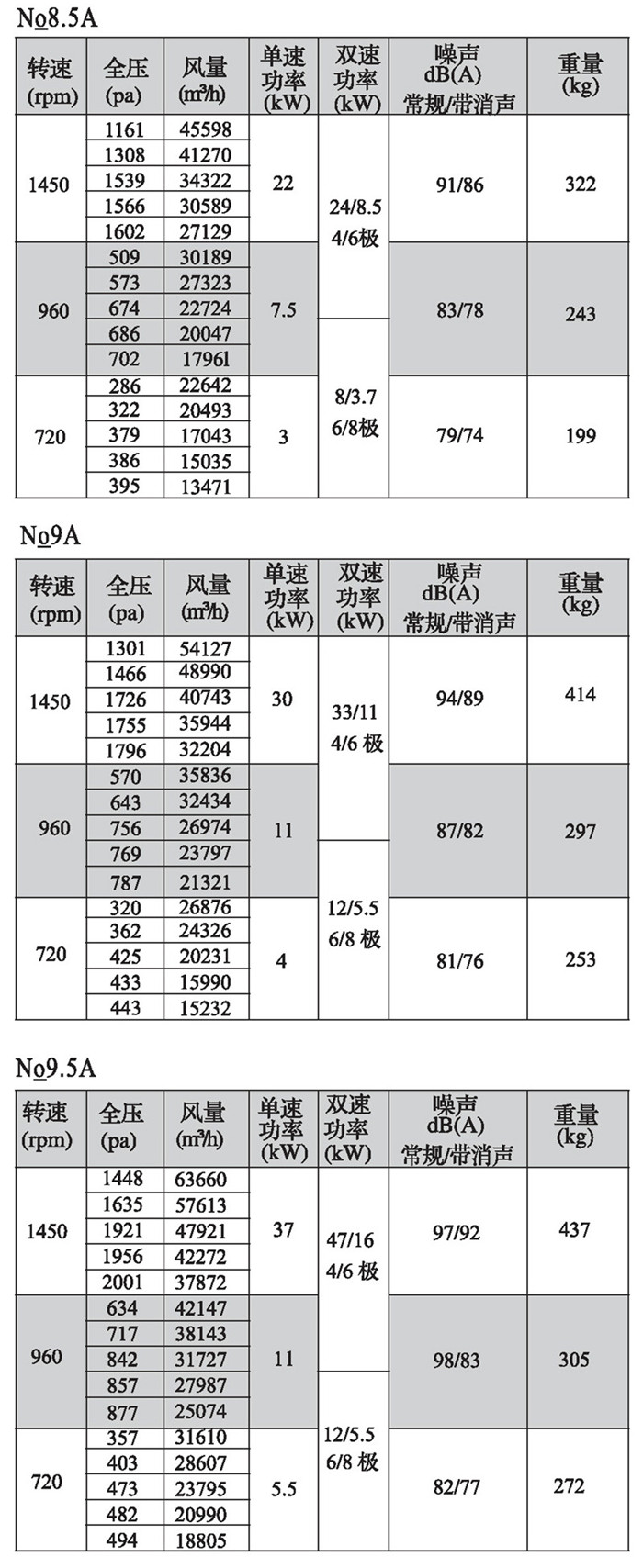

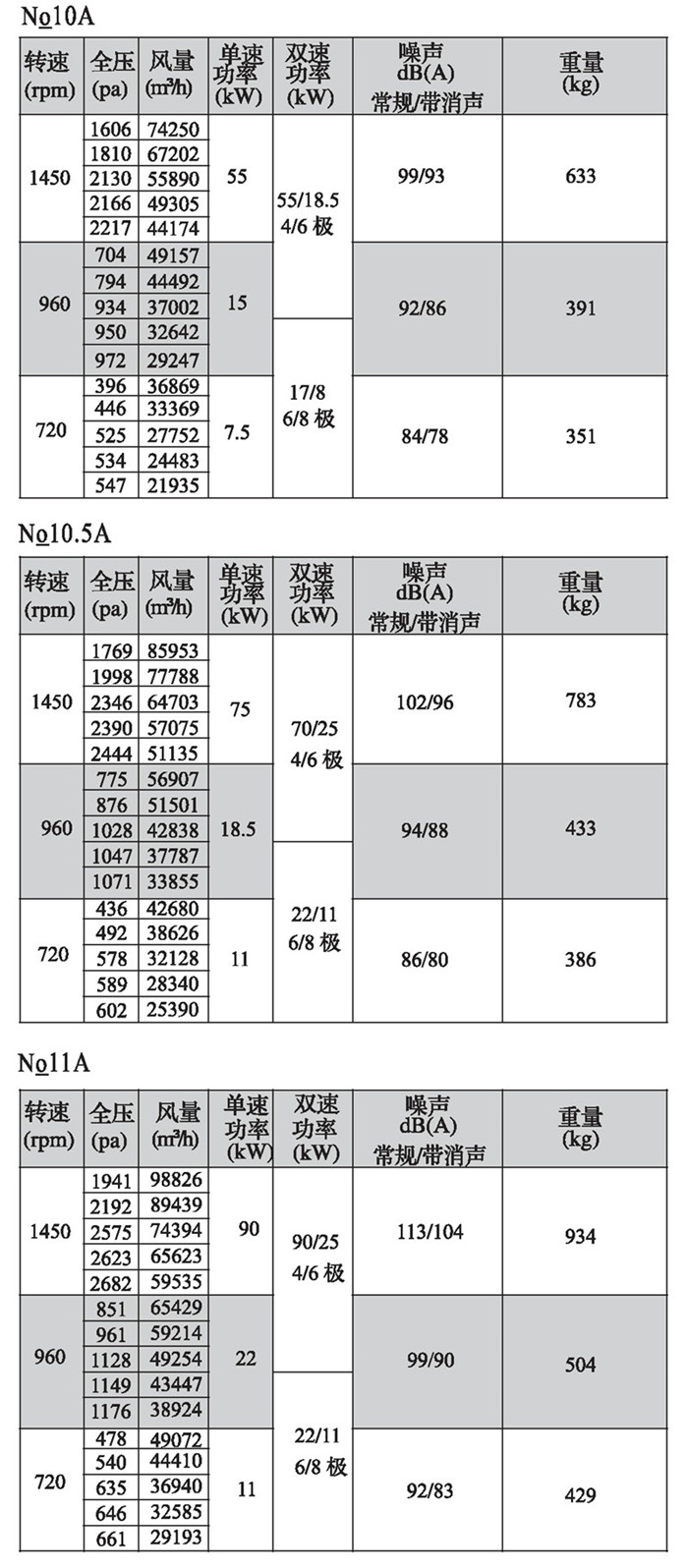

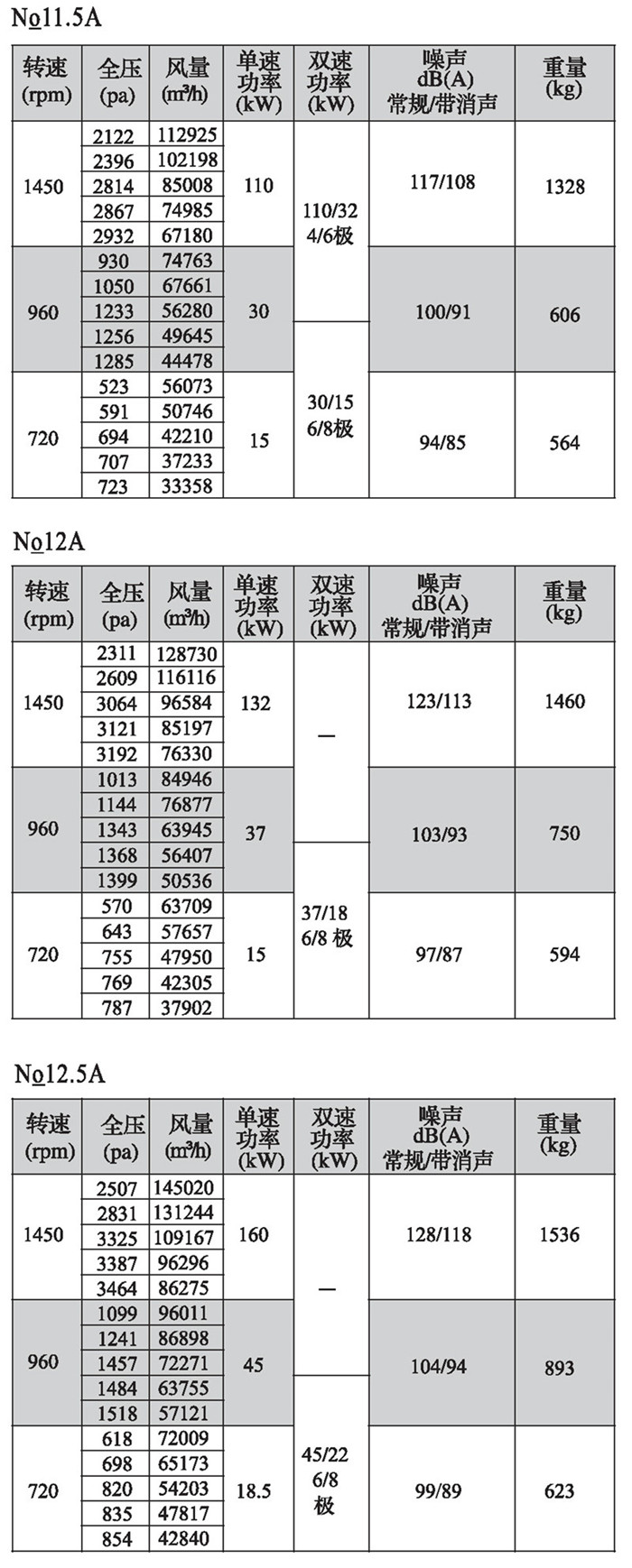

PYHL-14A-I(II)型(單/雙速)

PYHL-14A-I(II)型(單/雙速)

PYHL-14A-I(I)型(單/雙速)

PYHL-14A-I(Ⅱ)型(單/雙速）

注:雙速風機重量參考同號中高速風機的重量。

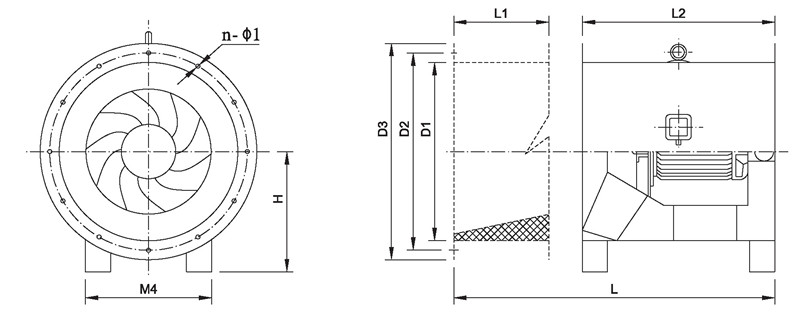

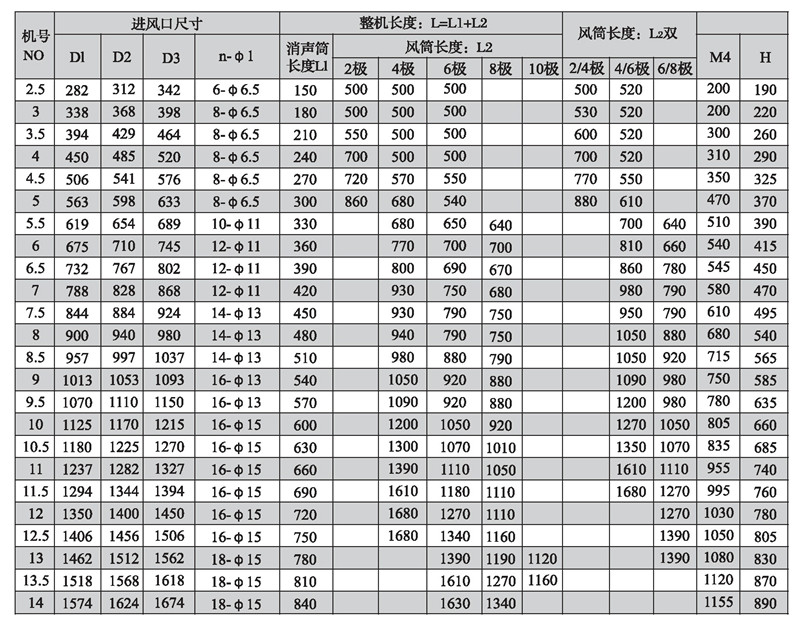

三、PYHL-14A-I(Ⅱ)型混流式消防排煙風機外形及安裝尺寸表

注:進風口可選配消聲頭，以進一步降低噪聲(5~12dB)如圖虛線所示，須在訂貨時注明，常規配置為不帶消聲頭。

備注: 1、為了同用戶的安裝尺寸保持一致，法蘭打孔尺寸(n-φ 1)權供參考，若用戶沒有說明，本廠一般不打孔。
